Emproject89 BOXmaker ULTRA
Soluții pentru producția digitală a cutiilor din carton în tiraje mici. BOXmaker-UL suprem! Creat cu liniile directoare ale paradigmei Industry 4.0, BOXmaker ULTRA este o declarație de performanță și avantaj tehnologic pentru industria de conversie a cartonului ondulat.
Viteză maximă | până la 1600 cutii / oră |
Lațime maximă | 2400 mm |
Tip media | Rigid |
Tip de finisare | Lipire, Tăiere, Biguire |
Descriere
BOXmaker este o mașină dezvoltată intern, creată cu intenția de a ajuta companiile să crească prin aplicarea celor mai recente tehnologii din domeniu. Construcția robustă a mașinii permite efectuarea lucrărilor mari, transformând procesul de producție într-unul durabil și rentabil.
Toate configurațiile disponibile sunt realizate într-un mod care sa nu compromită ideea primară - aceea ca toate operațiunile, tăierea, biguirea (creasing, scoring), lipirea și imprimarea – să se facă dintr-o singură trecere.
BOXmaker ULTRA oferă module complet automatizate, permițând configurarea rapidă a mașinii. Timpul necesar pentru comutarea între diferitele modele de cutii este unul mic, de aproximativ 30 de secunde. Mașina este echipată cu o mare varietate de module care îi permit să efectueze diferite operațiuni de tăiere (longitudinală și transversală), de biguire (creasing, scoring), imprimare și lipire - toate într-o singură trecere!
Creat cu liniile directoare ale paradigmei Industry 4.0, BOXmaker ULTRA este o declarație de performanță și avantaj tehnologic pentru industria de conversie a cartonului ondulat.
ELEMENTE COMPONENTE
Unealtă pentru mânere x 1
Creează deschideri pentru mânere, dar poate fi utilizată și pentru alte deschideri de pe cutie. Este o unealtă mobilă de ștanțare prin presare. Unitatea este poziționată automat, iar distribuția tăierilor este, de asemenea, configurată digital prin unitatea de control. Dimensiunile uneltei sunt de 120mm x 160mm. Forța totală pe care o poate exercita tăierea cu matriță este de 5.200Newton.

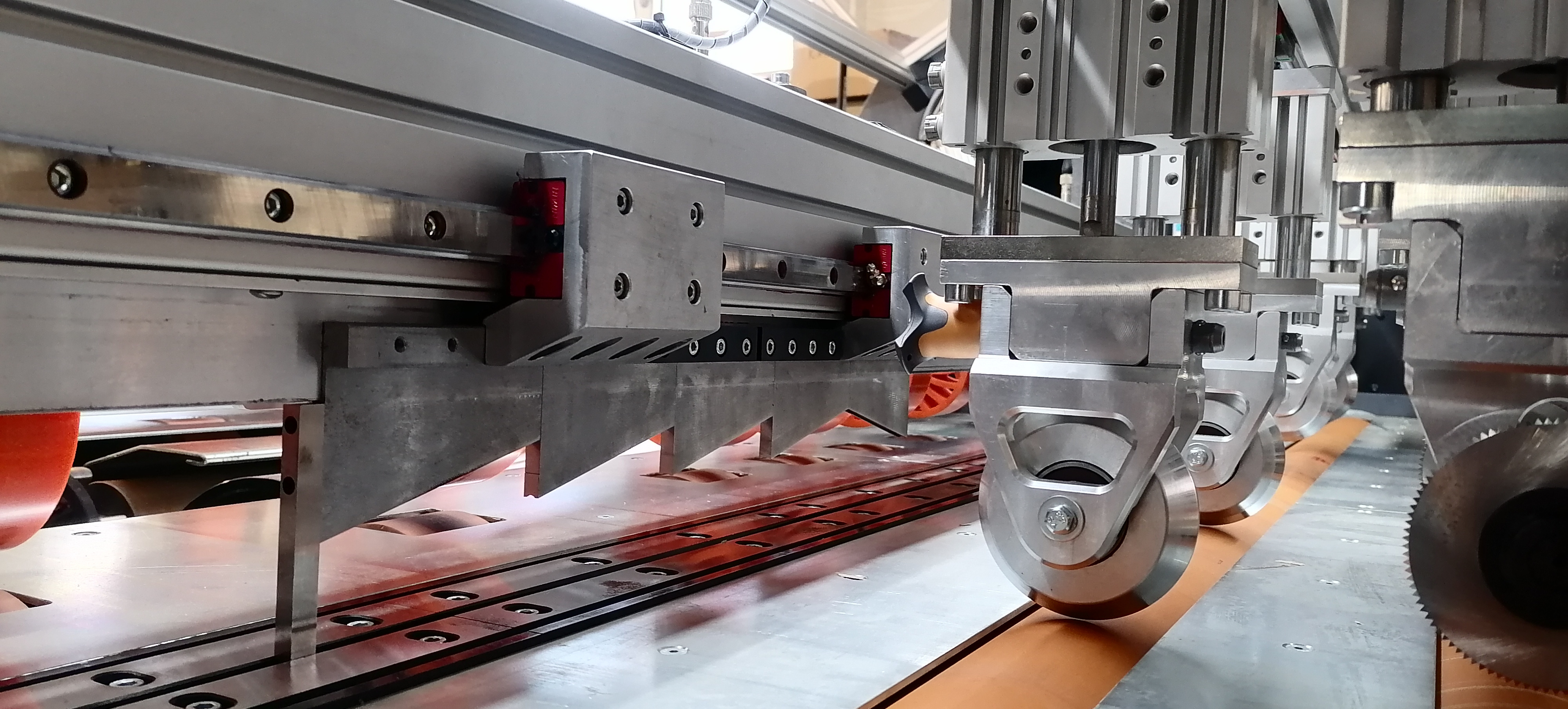

Roți de biguire x 4
Roțile de biguire sunt configurate automat prin intermediul unității de control. Mașina are patru roți de biguire și este posibil să se utilizeze numai roțile selectate, adică să nu se biguiască întreaga lungime a cartonului. Roțile pot fi schimbate rapid, fără scule, făcând astfel trecerea de la diferite diametre și formate, o sarcină simplă.
Cuțit pentru fante (slotting) x 2
Cuțitele pentru fante (slotting knives) sunt configurate automat prin intermediul unității de control. Sunt fabricate dintr-un aliaj de oțel de înaltă densitate, ceea ce permite o fiabilitate ridicată și o utilizare extinsă chiar și în cazul procesării cartonului ondulat de 1.000 de grame, de calitate superioară. Mașina are 2 cuțite care sunt poziționate automat prin ax filetat și servomotor. Instrumentul de biguire transversală este integrat în subcadrul cuțitului. Cuțitele sunt segmentate și pot fi poziționate independent unul față de celălalt.
Cuțit de tăiere transversală x 1
Cuțitul de tăiere transversală are scopul de a tăia materialul în exces, permițând astfel fabricarea mai multor cutii dintr-o singură coală de carton. Lama parcurge lățimea și taie în direcția ondulei. Modulul este utilizat și pentru producția de cutii de paleți cu clapă de încărcare. Unitatea poate produce tăieturi transversale oriunde pe coală, ceea ce îi permite să creeze mecanisme de blocare a cutiei, clapete de încărcare și ferestre pe cutie. În combinație cu cuțitele de tăiere longitudinale, formele pătrate și dreptunghiulare pot fi tăiate în coală, înlocuind efectiv tăierea cu matriță pentru aceste forme.
Lame circulare x 6
Lamele circulare taie cartonului pe lungime. La fel ca unitațile de tăiere transversală și biguire longitudinală, această unitate poate efectua lucrări selectiv, oriunde pe lungimea colii de carton ondulat. Unitatea este utilizată la producerea standardelor FEFCO 0204, FEFCO 0403, a clapelor de lipire sau la reformatarea cartonului ondulat. De asemenea, în combinație cu cuțitul de tăiere transverală, pot fi tăiate ferestre de vizitare și forme pătrate/dreptunghiulare.

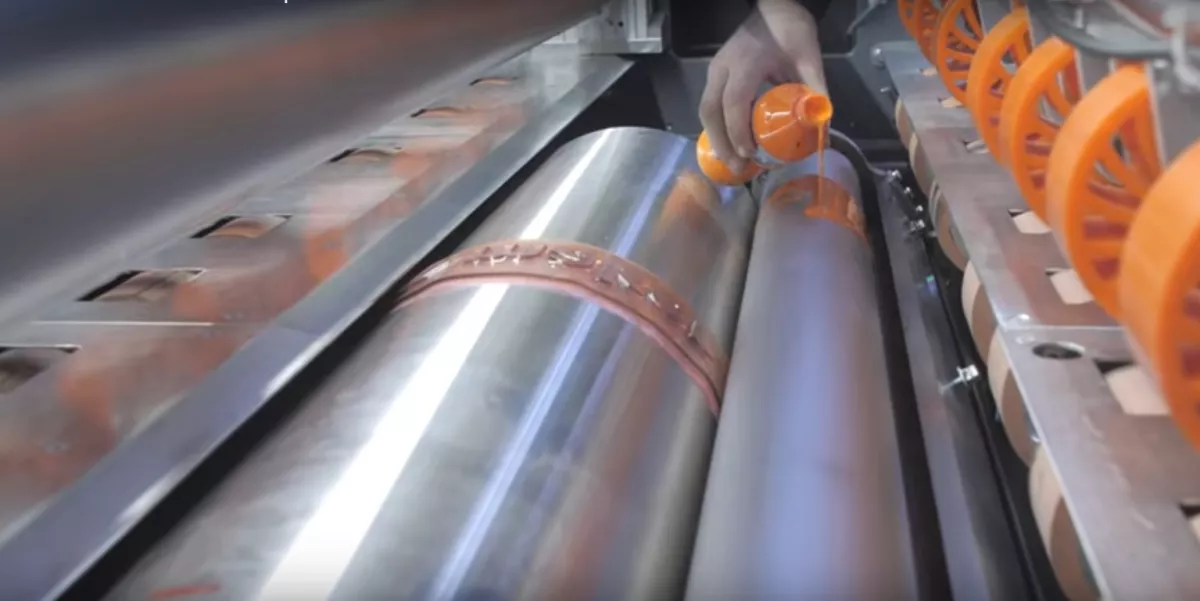

Unitate de imprimare x 1
Unitatea de imprimare este capabilă să imprime într-o singură culoare cu o lățime de până la 1000mm și o lungime de 870mm, ceea ce o face alegerea perfectă pentru marcajele standard ale cutiilor de transport. Amprenta poate fi plasată oriunde pe cutie, inclusiv în zonele biguite. Imprimanta este configurată prin intermediul unității de control. Aceasta înseamnă că poziția imprimării și cantitatea de culoare sunt reglate electronic.
Modulul imprimantei este singura unitate care necesită manipulare manuală în ceea ce privește amplasarea clișeului și spălarea a rolelor de cerneală.
Unitate modul lipire x 1
Unitatea de lipire constă într-o duză de aplicare a adezivului și servomotoare. Modulul de lipire a fost dezvoltat având în vedere funcționalitatea cu o singură trecere, completând astfel procesul de producție al cutiei și permițând un ciclu de producție mai flexibil. Unitatea este servo alimentată și se deplasează cu viteze de până la 1m/s. Adezivul poate fi dispersat în linii sau în diferite modele în puncte oriunde de-a lungul colii de carton ondulat. A doua duză de dispersie a adezivului poate fi adăugată la cerere.
Unitatea de comandă
Unitatea de comandă a box maker-ului este alcătuită dintr-un ecran touchscreen color HD cu ecran lat de 21 inchi, cu o interfață ușor de utilizat. Unitatea în sine vine cu modele standard FEFCO predefinite în memorie. Modul “liber” (free) oferă posibilitatea de a crea o cutie în orice stil și dimensiuni, sporind considerabil flexibilitatea BOXmaker ULTRA. Memoria în sine poate găzdui până la 3.000 de modele.
ALTE CARACTERISTICI:
- Electronică de înaltă calitate, de ultimă generație, inclusiv servomotoare, unitate de control, drivere etc. a renumiților producători Lenze și Omron;
- Elemente de siguranță sporită, ce includ senzori de închidere a ușilor, pe toată zona de lucru a mașinii, care opresc mașina dacă oricare dintre uși este deschisă;
- Securizare cu laser a zonei de lucru în care sunt amplasate piesele mobile, astfel încât posibilitatea rănirii sau deteriorării mașinii să fie redusă la un minim absolut;
- Mașina este așezată pe roți industriale grele, care permit întreținerea ușoară a zonei din jurul mașinii și posibilitatea de a vă deplasa cu ușurință într-o zonă dorită a spațiului de producție;
- Versatilitate ridicată și posibilitate de adaptare la nevoile clienților;
- Sustenabilitate: prin achiziționarea produselor EMproject89, susțineți activ Programul de sustenabilitate a mediului – MOUNTAIN AFFORESTATION.
Caracteristici
Viteză maximă | până la 1600 cutii / oră |
Lațime maximă | 2400 mm |
Tip media | Rigid |
Tip de finisare | Lipire, Tăiere, Biguire |
